进行钣金加工时机箱机柜的外形尺寸要怎样进行检验?

来源:www.kailhg.com      发布日期: 2022年10月07日

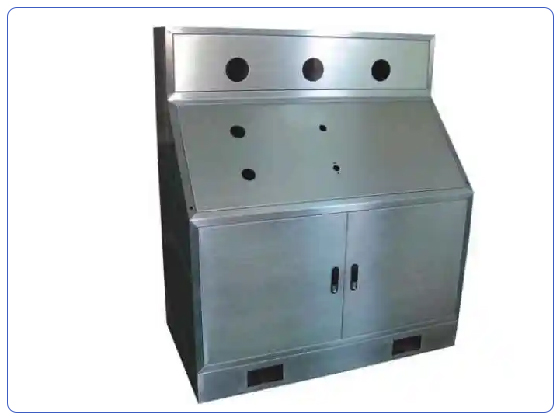

众所周知,机箱和机柜的外壳是由金属板制成的。所有零件均采用不锈钢轧制。今天,小编将向大家解释在验收加工后的机箱时需要注意什么。我希望这对你有帮助。
  众所周知,机箱和机柜的外壳是由金属板制成的。所有零件均采用不锈钢轧制。今天,小编将向大家解释在验收加工后的机箱时需要注意什么。我希望这对你有帮助。

  钣金加工中如何检查机柜的外形尺寸?

  一、钣金柜不允许肉眼可见或局部倾斜,存在扭曲现象。框架柱与底座的垂直度小于1.5mm。试验时,以底座上表面为基准,以立柱上端内侧为测量点。
进行钣金加工时机箱机柜的外形尺寸要怎样进行检验?
  二、顶框与底座的平行度小于1mm。检测点是底座的上表面和顶框的下表面,它们是基准的。还可以测量六个面的对角线的长度,相差不得超过2。.5mm来检测。对于中间隔板,顶框与底座的平行度可以放宽到1.5mm,中间隔板与顶框或底座的平行度小于1mm。

  三、对角线的绝 对值小于1.5mm。

  第四,立柱不能扭曲立柱与上下围框连接的两端交接线与围框相邻平面的平行度小于0.5mm。

  5.支撑插箱的滑道与同一层左右滑道的工作面相对于底座上表面的平行度为1mm,此外,相邻两个面板间隙的绝 对值不得超过0.6mm。
